Sub-Dモデリング + AI 自動車インテリア・コンセプトデザインを再定義する新しいワークフロー

エレガント・シンプリシティ- モダニスト・デザイン言語を支えるクラスAサーフェシングの精度Sub-Dモデリング + AI

自動車インテリア・コンセプトデザインを再定義する新しいワークフロー

PSH Design — 17年のClass Aサーフェシング実績から

The Paradigm Shift: Sub-D + AI — Geometric Truth + Visual Speed = Decision-Ready Speed

Sub-D（ジオメトリの真実）+ AI（ビジュアルスピード）= 意思決定可能なスピード — PSH Design

PSH Designでは、固定された発売ウィンドウ、圧縮されたタイムライン、厳格なサーフェス基準の中で仕事をしています。ほとんどの新型車プログラムにおいて、自動車インテリアのコンセプトフェーズは「サイレントボトルネック」になっています。

ボトルネックはクリエイティビティの欠如ではありません。優れたアイデアと意思決定可能なジオメトリの間のギャップです。

多くのインテリアデザインスタジオでは、初期ブリーフから、デザインとエンジニアリングの両方が合意できる3Dの方向性を固めるまでに、8〜16週間かかっています。複数の車両プログラムを同時に進める場合、インテリアコンセプト〜エンジニアリング引き渡しの遅延は、検証ゲートを通じて波及し、毎週実質的なコストを生み出します。

発売管理の研究によれば、大手OEMの主要自動車プログラムで12ヶ月の遅延が生じると、生涯利益から数億ドルが消える可能性があります。EVの同時発売、プラットフォーム刷新、頻繁なフェイスリフトが重なる現代において、優れたインテリアデザインのアイデアと意思決定可能なジオメトリの間のギャップは、もはや軽微なプロセス問題ではありません。戦略的リスクです。

ボトルネックはクリエイティブな才能の不足ではありません。ツールの不足でもありません。ボトルネックは、サーフェスとジオメトリが実際の世界で通用するかどうかを知るタイミングです。

ボトルネック：現在のコンセプトツールが戦略的リスクを生む理由

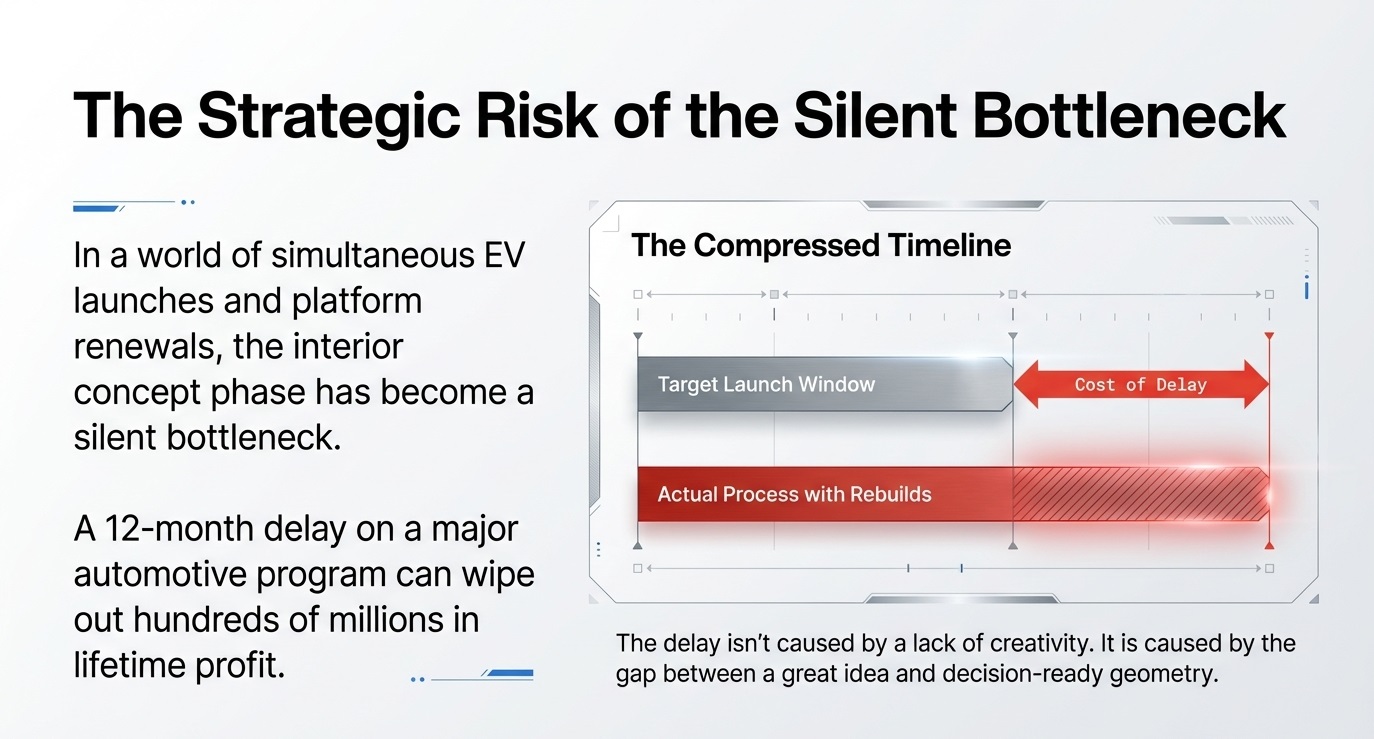

The Strategic Risk of the Silent Bottleneck — Compressed Timeline automotive program PSH Design

サイレントボトルネックの戦略的リスク：12ヶ月の遅延が数億ドルの利益損失につながる

ここ数十年で、自動車インテリアのコンセプトデザインワークフローは、純粋なクレイから、デジタルスケッチ・3Dブロックアウト・CGI・クレイ検証のハイブリッドへと進化しました。クレイは今もクリニックやリーダーシップレビューで重要な役割を果たしていますが、2DレンダリングとCGIがOEM内部やマーケティングチームとのインテリアコンセプトのコミュニケーションツールとして主役になっています。

このシステムは膨大な美しいビジュアルを生み出しますが、承認されたビジュアルとエンジニアリングが実際に使えるジオメトリの間のギャップを埋めていません。

多くの自動車デザインスタジオでは、インテリアコンセプトプロセスはスケッチと2Dレンダリングから始まります。これらは優れたコミュニケーションツールですが、構造的な欠陥があります。エンジニアリングが依存する3Dジオメトリは、ビジュアルコンセプトが「承認」された後にほぼゼロから再構築されることが多いのです。すべての再構築は、サーフェス品質が低下しタイムラインが後退するポイントです。

MidjourneyやStable Diffusionのような新しいAI画像生成ツールはムードボードやリファレンス素材の作成に強力ですが、単独で使用しても、この構造的問題は解決しません。純粋なAI画像にはパースペクティブエラーが含まれ、真の空間的精度を欠き、そして最も重要なことに、使用可能なジオメトリデータが含まれていません。エルゴノミクスやパッケージングのチェックを実行することはできません。

「業界は美しいアウトプットのために最適化してきました。しかし実際に必要なのは、速く構築可能なアウトプットです。」

「美しい絵」の罠：2DレンダリングとAI画像の根本的な欠陥

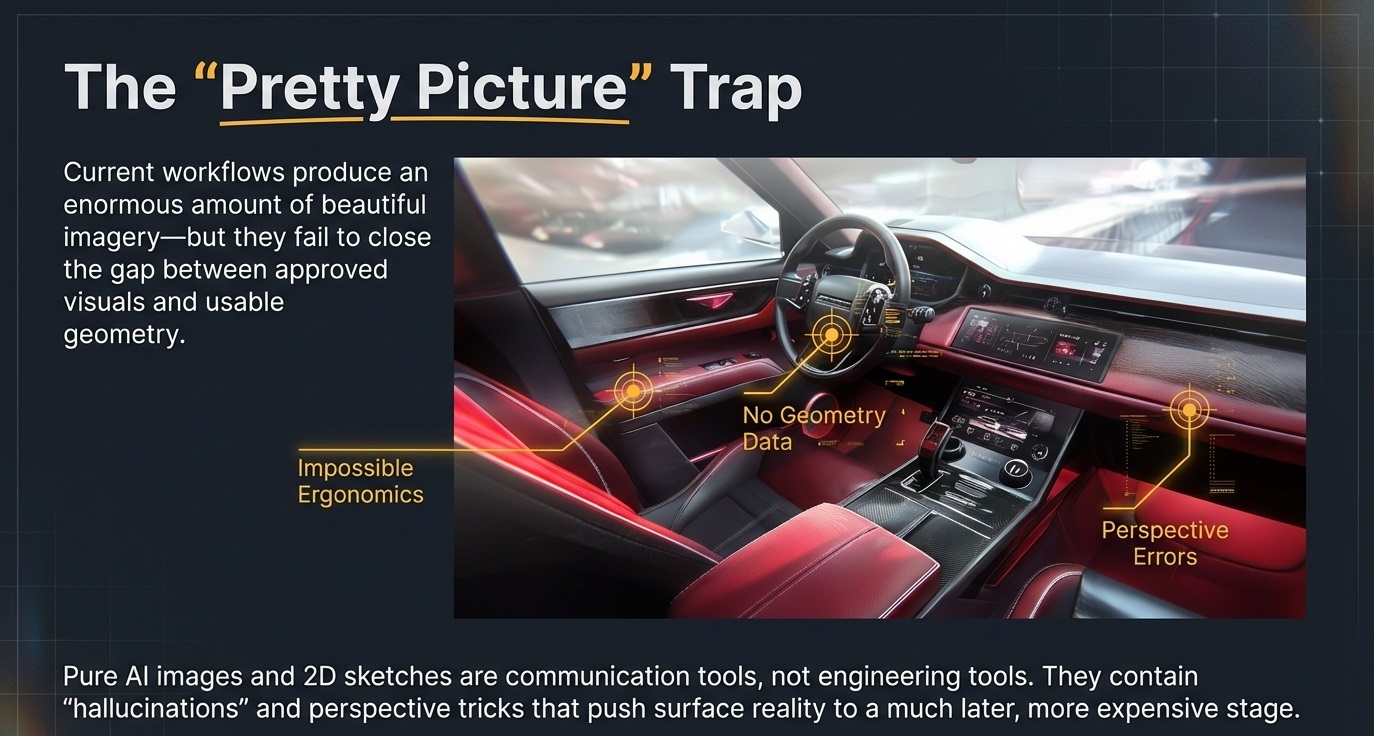

The Pretty Picture Trap — No Geometry Data, Impossible Ergonomics, Perspective Errors PSH Design

「美しい絵」の罠：AI画像には使用可能なジオメトリデータがない

スケッチファーストおよび画像のみのワークフローの核心的な欠陥はシンプルです。

2Dレンダリング——手描き、CGI、AI生成を問わず——はコミュニケーションツールであり、エンジニアリングツールではありません。

  • 基礎となるジオメトリのない美しい自動車インテリア画像は、エルゴノミクス分析、パッケージングチェック、または下流のサーフェス開発には使用できません
  • パースペクティブトリック、スタイライズされたプロポーション、AIのハルシネーションは、アイデアを売り込む助けになりますが、通常はサーフェスの現実を後のステージへと先送りします——変更が高価で遅い、クレイレビューの段階まで
  • 「承認された画像」と「検証済みジオメトリ」の間のギャップが、まさにコンセプトフェーズの遅延が積み重なる場所です

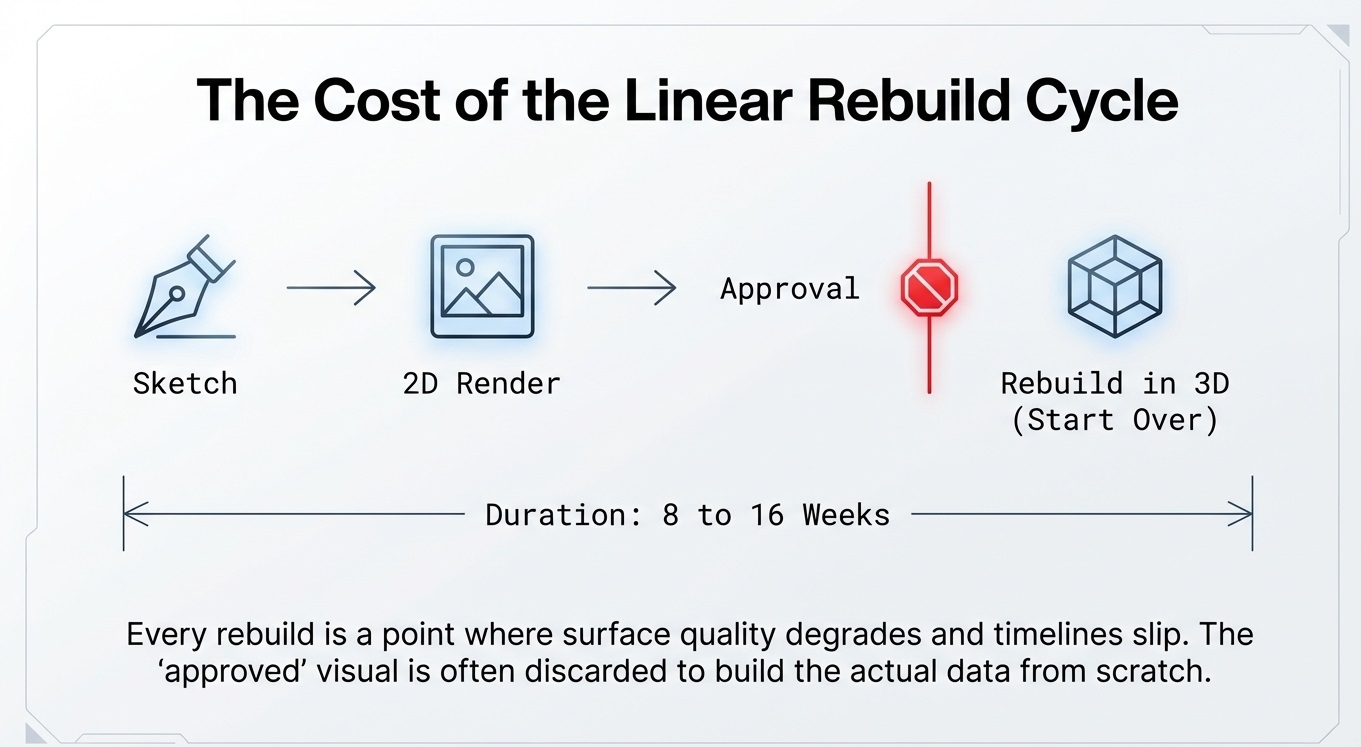

The Cost of the Linear Rebuild Cycle — Sketch to 2D Render to Approval to Rebuild 8-16 weeks PSH Design

線形再構築サイクルのコスト：スケッチ→2Dレンダー→承認→3D再構築 = 8〜16週間

Sub-D + AIハイブリッドアプローチ：AI加速型インテリアワークフロー

過去数年間、PSH Designでは自動車インテリアコンセプト開発のための新しいワークフローを実装してきました。それは、Sub-Dモデリングの基盤とAI加速ビジュアライゼーションループを組み合わせたものです。これはOEMの既存プロセスを置き換える魔法のツールセットではありません。コンセプト加速ワークフローです。早い段階で実際のジオメトリをテーブルに乗せ、AIを使ってそのジオメトリの上でビジュアルの反復時間を大幅に圧縮します。

先に進む前に、2つの重要な用語を明確に定義しておくことが有用です。

クラスAサーフェシングとは

自動車製造における最高レベルの3Dサーフェス品質基準——すべてのトランジションにわたってリフレクション、曲率、タンジェンシーの厳格な数学的連続性要件を満たすサーフェス。これが顧客が最終的に見て、判断するサーフェスです。

意思決定可能なジオメトリとは

デザイン承認のために視覚的に説得力があり、かつモデルを再構築することなくエンジニアリングがパッケージング、エルゴノミクス、フィージビリティ分析を開始できるほど幾何学的に正確な3Dデータ。

Sub-Dが絶対的な基盤である理由

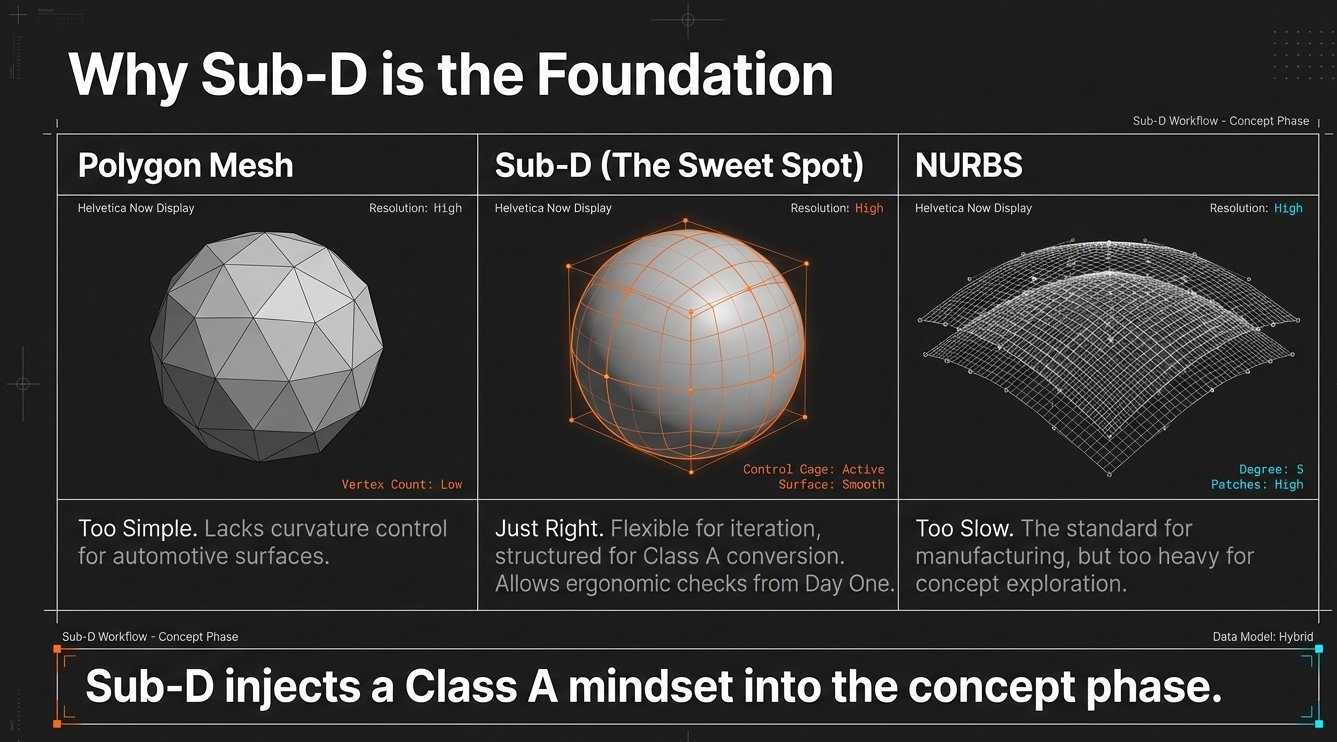

Why Sub-D is the Foundation — Polygon Mesh vs Sub-D vs NURBS comparison PSH Design automotive

Sub-Dが基盤である理由：ポリゴンメッシュ（単純すぎる）/ Sub-D（最適）/ NURBS（重すぎる）

サブディビジョン・サーフェス・モデリング（Sub-Dモデリング）は、粗いメッシュをスムーズで連続したサーフェスに細分化することで3Dサーフェスを構築する手法です。ほとんどのサーフェスがオーガニックで高度にキュレートされ、容赦ない自動車インテリアデザインにおいて、Sub-Dは特に適しています。

デザインディレクターまたは技術リーダーにとって、比較はわかりやすいです。

ポリゴンメッシュ

ブロックアウトは速いが、下流のクラスAサーフェシングと高品質な自動車インテリアサーフェスに必要な連続性と曲率コントロールが不足していることが多い。

NURBS

最終的なクラスA生産データには優れているが、デザイン方向がまだ進化している初期段階の探索では重く、比較的遅い。

Sub-D ← スイートスポット

自動車インテリアのコンセプトフェーズでの迅速な反復に十分な柔軟性があり、生産データが必要になったときにNURBS / クラスAに変換できる構造を持っている。

Sub-DベースのインテリアコンセプトワークフローではPSH Designにおいて：

  • 初日から空間的精度があります——スケッチや純粋な2Dレンダリングのようなパースペクティブエラーや「ごまかした」プロポーションがありません
  • ブロックアウト段階でエルゴノミクスとパッケージングのチェックを実行できます——レッグルーム、リーチエンベロープ、視線、基本的なHMI配置は、クレイを削る前に検証できます
  • Sub-Dが真実のレイヤーになります。すべてのAI生成レンダー、すべてのムード探索は、最初からクラスAロジックを尊重するジオメトリの上に乗ります

コア哲学：ジオメトリファースト

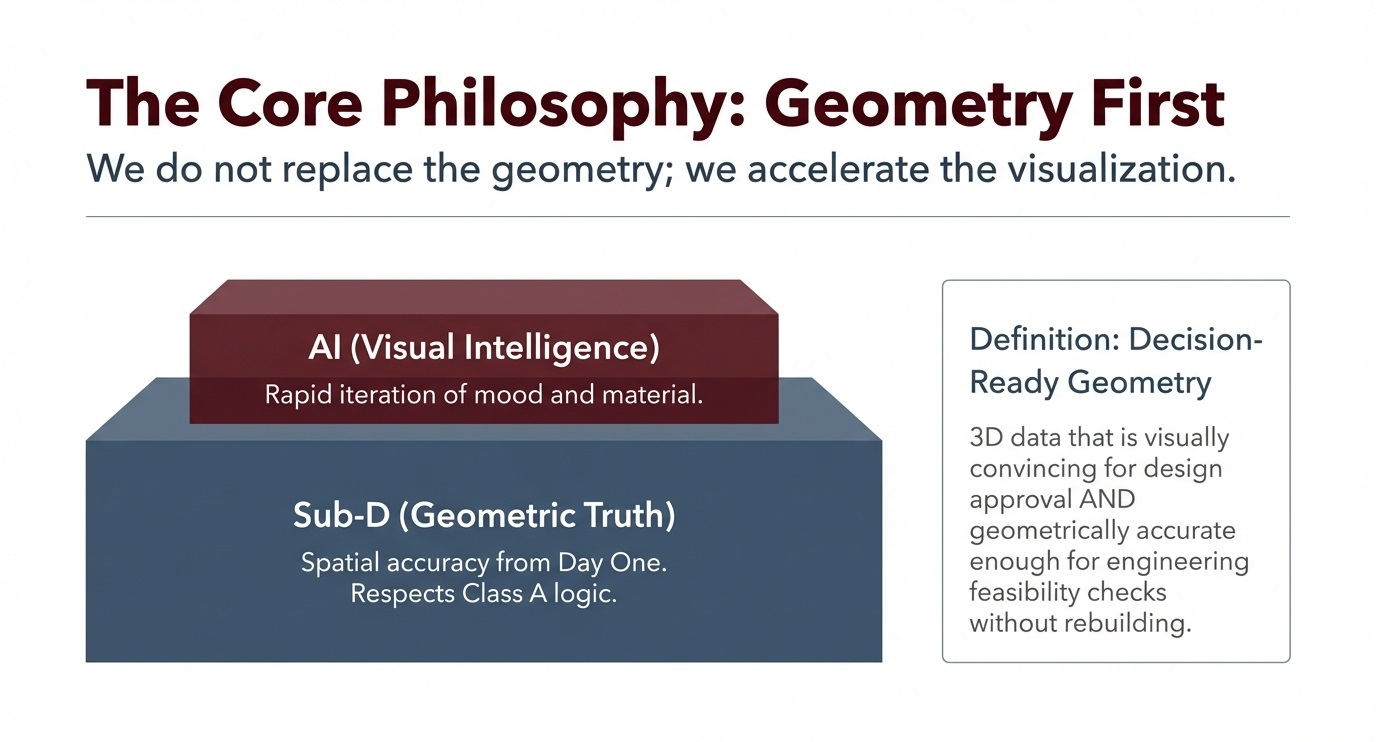

The Core Philosophy: Geometry First — Sub-D Geometric Truth + AI Visual Intelligence PSH Design

コア哲学：ジオメトリファースト——ジオメトリを置き換えるのではなく、ビジュアライゼーションを加速する

このワークフローにおいて、AIはデザイナーを置き換えず、ジオメトリも置き換えません。AIはビジュアルインテリジェンスをもたらします。正しいジオメトリの上でマテリアル、ライティング、ムードをいかに速く見られるかを加速します。

3つのツールタイプが、私たちのAI支援自動車インテリアデザインプロセスで特定の役割を担います。

Midjourney（または同等ツール）

方向性の探索ツールとして使用。インテリアデザイン言語、マテリアルの組み合わせ、ライティングムードのために30〜50のリファレンス画像を生成。結果は最終的なインテリアデザインではなく、チームが数日ではなく数時間で方向性を揃えるための高品質なビジュアルブリーフです。

Vizcom

テキストから画像へのAIとの主な違いは、3Dの上に描く能力です。デザイナーはインテリアのSub-Dブロックアウトを持ち込み、LEDライン、マテリアル境界、ディテールブレークを示すいくつかのストロークをスケッチし、AIは実際の3Dジオメトリに拘束されたフォトリアリスティックなインテリア画像をレンダリングします。カメラアングル、プロポーション、空間関係が正直に保たれます。

KREA.AI

リアルタイムデモンストレーションレイヤーとして機能。3Dインテリアモデルを回転または調整するにつれてAIレンダーがライブで更新されます。これにより、3通りのメールのやり取りの後ではなく、その場で意思決定が行われるクライアントプレゼンテーションや内部アライメントセッションに最適です。

3ステップ・コンセプトループ：ブリーフから意思決定可能なアウトプットへ

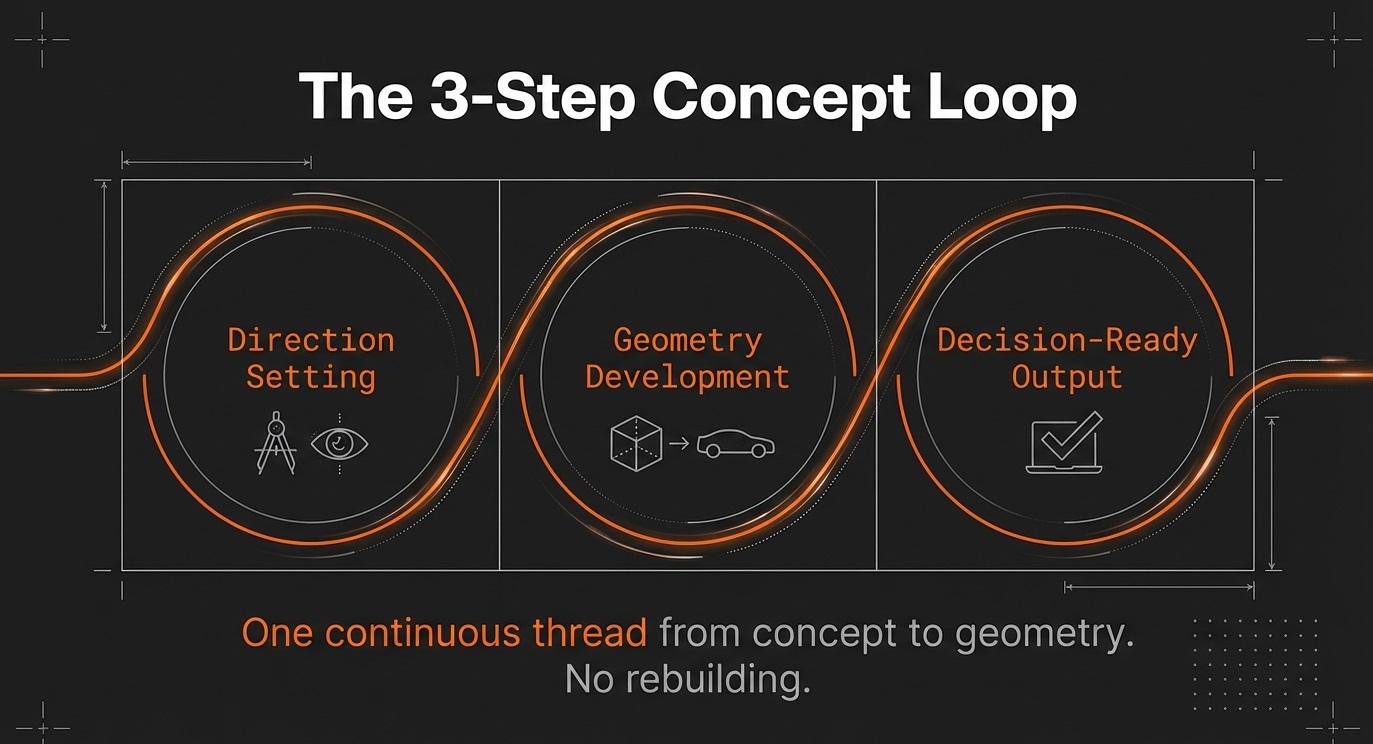

The 3-Step Concept Loop: Direction Setting → Geometry Development → Decision-Ready Output PSH Design

3ステップ・コンセプトループ：方向性設定 → ジオメトリ開発 → 意思決定可能なアウトプット

ループ1：方向性設定（2〜4時間）

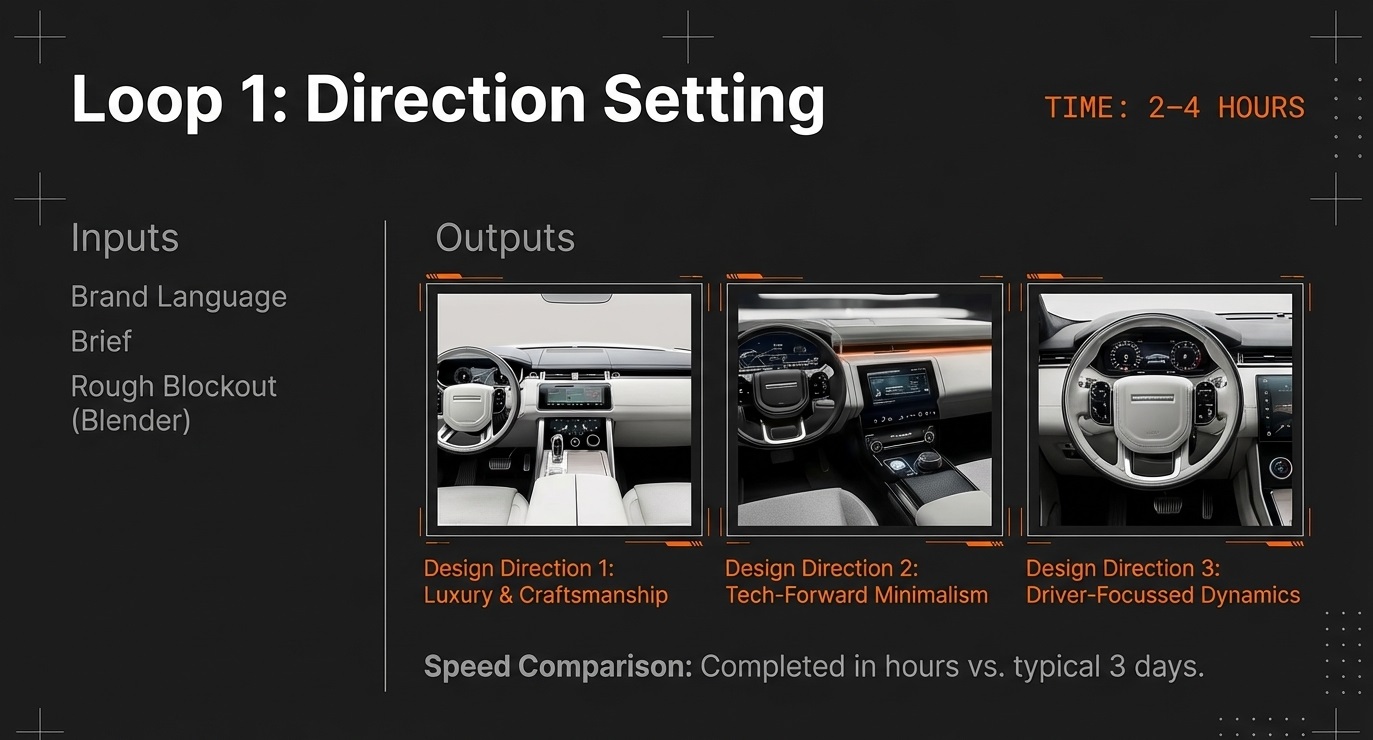

Loop 1: Direction Setting TIME 2-4 HOURS — Brand Language Brief Rough Blockout PSH Design automotive

ループ1：方向性設定（2〜4時間）——ブランド言語・ブリーフ → 3つのデザイン方向性

目的

デザインチームとステークホルダーの両方が反応できる、明確な3つのインテリアコンセプト方向性に到達すること。

ツール

  • MidjourneyまたはAIツールでブランドのインテリアデザイン言語に沿ったリファレンスパックを生成
  • Blender Sub-Dでこれらの方向性のクイックインテリアブロックアウトを構築
  • VizcomがSub-Dジオメトリの上に高速フォトリアリスティックレンダーを生成

タイムライン

明確なブリーフとシンプルな方向性では2〜4時間で完了可能——従来のスケッチ＋レンダーループが通常必要とする2〜3日と比較して。

ループ2：ジオメトリ開発（1〜2日）

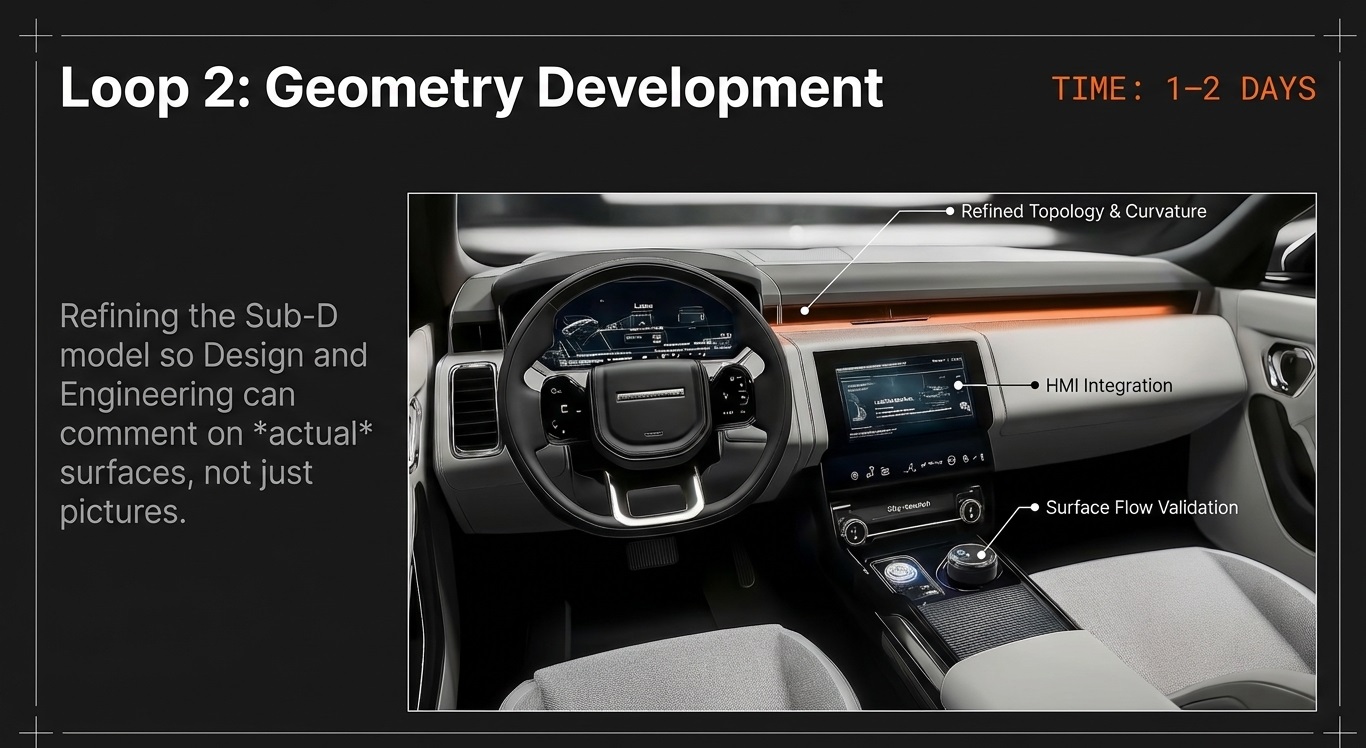

Loop 2: Geometry Development TIME 1-2 DAYS — Refined Topology Curvature HMI Integration Surface Flow PSH Design

ループ2：ジオメトリ開発（1〜2日）——トポロジー・曲率・HMI統合・サーフェスフローの精緻化

目的

主要サーフェスが定義された精緻化されたSub-DインテリアモデルをDevelop——インストルメントパネル、ドアカード、コンソール、クラスター、主要トランジション。

ツール

  • Blender Sub-Dのトポロジー、曲率連続性、サーフェスフローの精緻化
  • VizcomでSub-Dジオメトリ上のマテリアルゾーン、カラースプリット、ライティングシナリオを直接探索

タイムライン

通常1〜2営業日で、デザインとエンジニアリングの両方が情報に基づいたコメントを開始できるレベルに選択されたインテリアコンセプト方向性を持ち込む。

ループ3：意思決定可能なアウトプット（約1日）

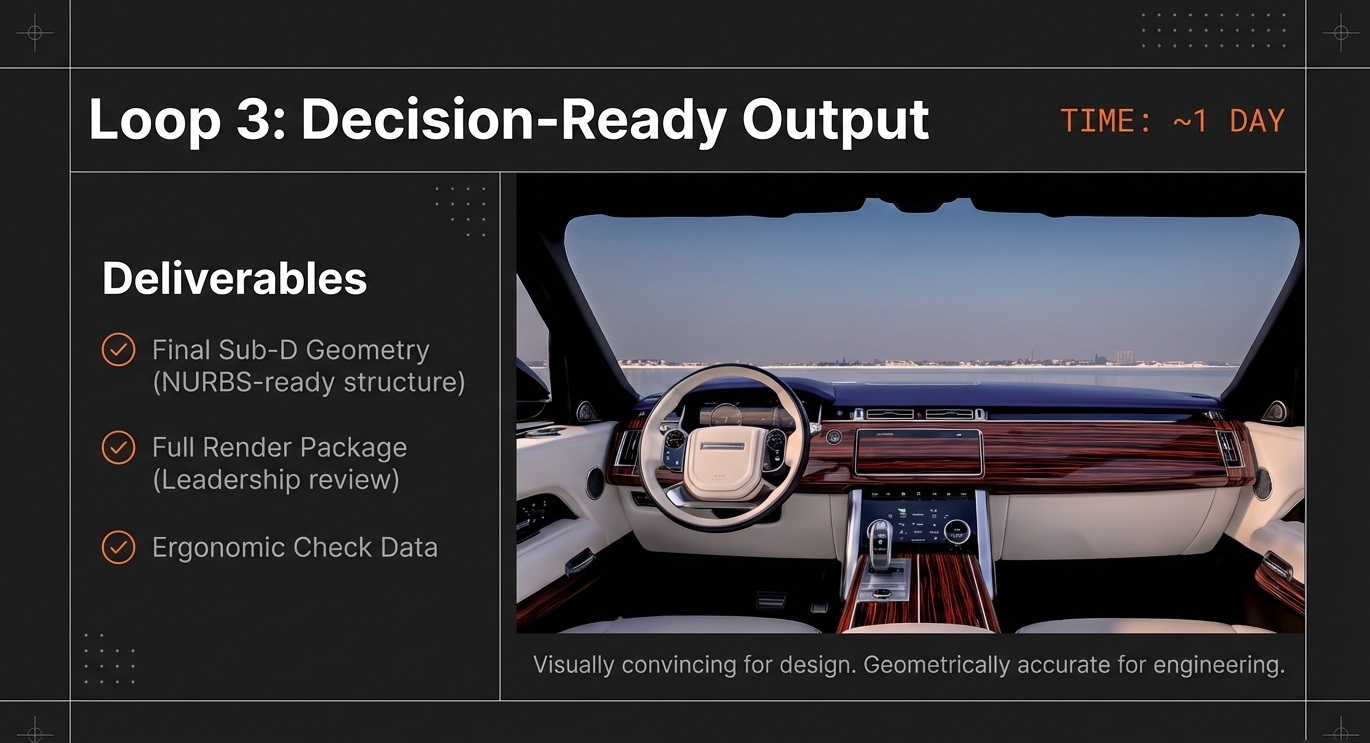

Loop 3: Decision-Ready Output TIME ~1 DAY — Final Sub-D Geometry Render Package Ergonomic Check PSH Design

ループ3：意思決定可能なアウトプット（約1日）——クライアント提示可能かつエンジニアリング抽出可能

目的

クライアントに提示可能でエンジニアリングで抽出可能なアウトプットを提供——つまり意思決定可能なジオメトリ。

アウトプット

  • 最終Sub-Dジオメトリデータ
  • 内部レビューおよびリーダーシップレビュー用のフルレンダーパッケージ
  • エルゴノミクスチェックと初期パッケージング会話のためのジオメトリとビュー

3つのループ。コンセプトからジオメトリまでの一つの連続したスレッド。承認後にゼロから再構築なし。

デザインディレクターとプログラムマネージャーへのコアベネフィット

1. ジオメトリを維持したタイムライン圧縮

  • 従来：ブリーフからデザインとエンジニアリングが合意できる3D方向性まで8〜16週間
  • Sub-D + AIループ：パイロットプロジェクトと依存要因によって、同等の「意思決定可能」マイルストーンまで約5営業日
  • ジオメトリはゼロから再構築されることはない——初日からクラスAマインドセットで進化する

2. 初日からエンジニアリング抽出可能

  • 「美しいレンダーを後でCADに再構築しなければならない」はなくなる
  • コンセプトが承認されるとすぐにSub-DジオメトリをNURBS / クラスAサーフェシングパスに抽出できる
  • エンジニアリングは写真だけでなく、実際のデータでより早く参加できる

3. クライアントプレゼンテーションでのライブ反復

  • 静的レンダーはしばしば毎回の意思決定に数日間の往復を意味する
  • KREAと同等のツールで、コックピットを回転し、真のSub-Dジオメトリ上でリアルタイムにマテリアルとライティングを調整できる
  • 意思決定はその場で行われる——3通りのメールチェーンの後ではなく

正直な限界：このワークフローができることとできないこと

Sub-D + AIインテリアデザインワークフローをクラスAエンジニアリングやOEMの確立されたプロセスの魔法の代替品とは考えていません。コンセプトスピードとサーフェシング深度の橋として位置づけています——どちらかの代替ではありません。

コンセプトフェーズのみ（最終クラスAではない）

主要なアウトプットはクラスAへの明確なパスを持つコンセプトステージのSub-Dジオメトリです。最終的な生産データは依然としてICEM Surf、Alias、OEMサーフェス承認ゲートを通過します。PSH Designでは、このワークフローを使用してコンセプトフェーズにサーフェスの真実をもたらし、その後クラスAサーフェシングチームに引き渡します。

AIレンダー精度の限界（スペキュラー / クロム）

クロムやガラスのような高スペキュラーマテリアルは、まだAIの限界を露わにします。AIレンダーをムードと構図を素早く探索する手段として扱い、必要に応じて主要なヒロービューを従来のビジュアライゼーションで精緻化します。

厳格なIPと機密管理

機密ブリーフとジオメトリはパブリックAIサービスに送られません。エンゲージメントに応じて、セルフホステッド / エンタープライズAIを使用するか、機密データをパブリックAIに接続しないインフラ上に保持します。

Sub-Dの専門知識は不可欠

AIは不良なSub-Dジオメトリを救えません。悪いトポロジーは悪いアウトプットを意味します。16年以上のクラスAサーフェシング経験が、インテリア向けのSub-Dの構築方法を直接形成しています。すべてのモデルは「クラスA対応」マインドセットで構築されています。

実世界のケーススタディ：プレミアム英国製コンパクトSUVインテリア

今年初め、PSH Designはプレミアムな英国製OEM——特徴的なインテリアデザイン言語と要求の高いサーフェス基準で知られるセグメントのコンパクトラグジュアリーSUV——のパイロットプロジェクトにこのSub-D + AIインテリアコンセプトワークフローを適用しました。

コンテキスト

  • 車両セグメント：コンパクトラグジュアリーSUV、プレミアム英国ブランド
  • チャレンジ：圧縮されたインテリアコンセプトタイムライン、サーフェス品質への非常に高い期待、複数のマテリアルゾーン（レザー、サステイナブルファブリック、メタリックフィニッシュ、アンビエントライティング）

ワークフロー

  • Midjourneyでブランドのリダクティブ・モダンラグジュアリーインテリア言語のビジュアルリファレンスボードを構築
  • Blenderでコックピット、IP、ドアトリム、センターコンソールのSub-Dインテリアブロックアウト（後のクラスAサーフェシングのためにトポロジーを準備）
  • Sub-Dジオメトリ上に直接構築されたマテリアルブレーク、ディテール、ライティングのVizcom反復

アウトプット

  • エルゴノミクスチェックとパッケージング会話の準備ができた完全なSub-Dインテリアジオメトリセット
  • 内部レビューおよびリーダーシップレビュー用のフルレンダーパッケージ
  • OEMゲートへのプラグイン方法の明確なドキュメント

このパイロットのコンセプトフェーズは、従来のスケッチ→レンダー→再構築ワークフローを使用した同等のプログラムよりも大幅に速く完了しました——サーフェスの問題がクレイレビューではなく、変更がコストのかからないデジタルループ内で特定・修正されながら。

私たちは、公開資料においてOEM名、モデル名、または商業的に識別可能な詳細を使用しません。すべての事例は機密保持義務に従い「プレミアム英国OEM」および「コンパクトラグジュアリーSUV」のレベルに留まります。

よくある質問

Q：自動車インテリアのコンセプト開発には通常どのくらいかかりますか？

従来のワークフローでは、ブリーフから承認された3D方向性まで8〜16週間が一般的です。Sub-D + AIハイブリッドアプローチは、明確なブリーフを持つシンプルなプログラムでは約5営業日まで圧縮できます（パイロットプロジェクトに基づく）。

Q：Sub-Dジオメトリはクラスアサーフェシングに直接使用できますか？

Sub-Dアウトプットは最終クラスAデータではありませんが、NURBS / クラスAパイプラインに変換できる構造化された基盤を提供します——コンセプトレンダーから始めるよりも再構築時間を大幅に削減します。

Q：AI支援自動車インテリアデザインは機密を保てますか？

クライアントのブリーフとジオメトリはパブリックAIサービスに送るべきではありません。責任ある実装では、明確なIPとデータ使用契約を持つセルフホステッドまたはエンタープライズグレードのAIツールを使用するか、機密データをパブリックAIに接続しないインフラ上に保持します。

Q：Sub-DモデリングとNURBSの違いは何ですか？

Sub-Dは、その柔軟性とスピードのおかげでコンセプト探索に適しています。NURBSは最終クラスA生産データの標準です。強固な自動車インテリアワークフローにおいて、二つは競合するのではなく補完的です——コンセプトステージジオメトリにはSub-D、生産サーフェスにはNURBS。

AI加速デザインの先を行くか、すでにデリバリーしているか

ツールは今存在しています。ワークフローは実際の自動車インテリアブリーフで実際の制約——タイムライン、予算、ブランド基準、サーフェス品質——とともにテストされ洗練されています。今それを精緻化しているスタジオとデザインリーダーは、「準備ができたら」発表するのではなく、すでにそれを使ってデリバリーしています。

自動車インテリアコンセプト開発プロジェクトを検討中で、Sub-DモデリングとAI自動車デザインワークフローがあなたのブランド、あなたのプロセス、あなたのIP制約でどのようにプラグインできるかを理解したい場合は：

お問い合わせ：https://pshdesign.com/rfq-free-test-project/

24時間以内にご返答します。



※ この記事は筆者の初級レベルの日本語で執筆されました。

不自然な表現がございましたら、ぜひご指摘ください。

Bui Ngoc Phuong | PSH Design

https://www.linkedin.com/in/phuongpsh/
